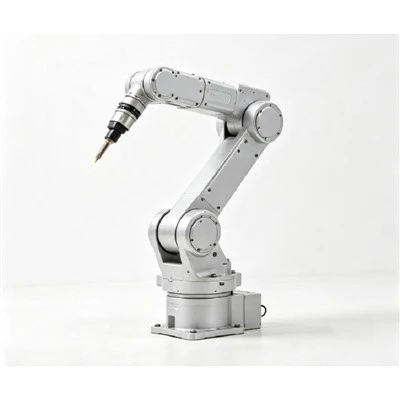

Metināšanas roboti
Pielāgoti rūpnieciskās metināšanas roboti un automatizēto robotu šūnu ražotājs|EMET
EMET ražo rūpnieciskās metināšanas robotus un pielāgotas robotizētas metināšanas sistēmas atkārtotām metāla savienošanas lietojumprogrammām.
Mūsu sistēmas ir konfigurētas atbilstoši jūsu sagatavei, materiālam, metināšanas procesam, ražošanas apjomam un rūpnīcas izkārtojumam. Produktu klāstā ietilpst 6 asu metināšanas roboti, robotizētas MIG/MAG metināšanas sistēmas, robotizētas TIG metināšanas sistēmas, robotizētas lāzermetināšanas sistēmas, robotizētas punktmetināšanas sistēmas un pielāgotas automatizētas metināšanas šūnas.
Ar ražošanas pieredzi kopš 2005. gada, ražotni vairāk nekā 3200 m² platībā un vairāk nekā 100 kvalificētu darbinieku, EMET piegādā rūpnieciskās iekārtas starptautiskiem B2B klientiem, atbalstot pielāgotas inženierijas un eksporta prasības.
Iekšējā-ražošana:
Pilnīga aprīkojuma ražošanas,{0}}montāžas, integrācijas un izmēģinājuma metināšanas kvalitātes kontrole.
Uz lietojumprogrammu- balstīta konfigurācija:
Robota kravnesība, darba rādiuss, apstrādes instrumenti, armatūra un pozicionieri, kas īpaši atlasīti jūsu sagatavei.
Pabeigta šūnu integrācija:
Nevainojama koordinācija starp robota roku, metināšanas barošanas avotu, armatūru, drošības bloķēšanu un galvenajām PLC vadības ierīcēm.
Pielāgota inženierija:
Pielāgojams ne-standarta sagataves izmēriem, nelieliem rūpnīcas nospiedumiem un specializētām metināšanas secībām.
Eksporta atbalsts:
Profesionāls eksporta iepakojums (mitruma{0}}izturīgs, triecienu-absorbējošs) un pilnīga piegādes dokumentācija starptautiskajai loģistikai.
Specifikācijas
|
Parametrs |
Publicētā specifikācija |
|
Pieejamā kravnesība |
50 kg / 100 kg |
|
Maksimālais darba rādiuss |
Līdz 2732 mm |
|
Pozicionēšanas atkārtojamība |
±0,08 mm |
|
Aizsardzības klase |
IP63 |
|
Robota svars |
Aptuveni . 655 kg |
|
Darba temperatūra |
0-45 grādi |
|
Relatīvais mitrums |
20–80%, ne-kondensējošs |
|
J1 diapazons |
±165 grādi |
|
J2 diapazons |
+80 grāds / -90 grādi |
|
J3 diapazons |
+105 grāds / -75 grādi |
|
J4 diapazons |
±180 grādi |
|
J5 diapazons |
+98 grāds / -90 grādi |
|
J6 diapazons |
±360 grādi |
|
J1 maksimālais ātrums |
140 grādi /s |
|
J2 maksimālais ātrums |
Aptuveni . 90–93 grādi/s |
|
J3 maksimālais ātrums |
Aptuveni . 108–111 grādi/s |
|
J4 maksimālais ātrums |
205 grādi /s |
|
J5 maksimālais ātrums |
295 grādi /s |
|
J6 maksimālais ātrums |
465 grādi /s |
|
Norādītā jaudas jauda |
5,0 kVA |
|
I/O |
9-dzīslu I/O kabelis |
|
Gāzes ķēde |
1 |
EMET metināšanas robotu galvenās iezīmes
Moduļu automatizācijas jauninājumi:
Viegli jaunināms ar lāzera šuvju{0}}izsekošanas sensoriem, lai automātiski-kompensētu termiskās deformācijas vai daļējas pielaides izmaiņas.
Vairāku-asu elastība:
6-pakāpju-brīvības kustība ļauj optimizēt stumšanas/vilkšanas leņķi pat ierobežotos korpusa rāmjos.
Izturīgas kravnesības rezerves:
50 kg un 100 kg platformas ietilpība nodrošina stabilitāti, pārnēsājot smagas lāzera galviņas, divvadu lodlampas-vai punktmetināšanas pistoles.
Paplašināma lauka kopnes integrācija:
Atbalsta standarta rūpnieciskos protokolus (Profinet, DeviceNet, EtherNet/IP) netraucētai rokasspiedienam ar rūpnīcas PLC.
Precīzas darba koordinācija:
Sinhronizē kustību tieši ar servo{0}}ārējiem pozicionieriem nepārtrauktai 360 grādu apļveida šuves metināšanai.
Pilnīgas EMET metināšanas šūnas galvenās sastāvdaļas
Pilnībā funkcionējošā automatizētā metināšanas šūnā ir iekļauti desmit galvenie elementi:
Robota manipulators:Izpilda augstas{0}}precīzas fiziskas kustības.
Galvenais kontrolieris:Apstrādā trajektorijas matemātiku, I/O signālus un metināšanas secības loģiku.
Metināšanas strāvas avots:Piegādā regulētu loka vai lāzera enerģiju.
Metināšanas deglis/lāzera galva:Piegādā savienojumam enerģiju un aizsarggāzi.
Stieples padeves vienība:Vienmērīgi virza patērējamo vadu uz loka zonu.
Pielāgots armatūra / džiga:Notur apstrādājamo priekšmetu stingru, lai novērstu siltuma kropļojumus.
Servo pozicionētājs:Pagriež daļu, lai saglabātu rokas metināšanas orientāciju uz leju-.
Drošības korpuss:Aizsargā darbiniekus, izmantojot gaismas aizkarus, bloķētājus un zibspuldzes{0}}vairoga paneļus.
Dūmu nosūkšanas sistēma:Noņem kaitīgos metāla tvaikus to avotā.
Šuves izsekošana/redze (pēc izvēles):Dinamiski pielāgo degļa ceļu šuves novirzei.
Vispārējā metāla izgatavošana:Strukturālie karkasi, mašīnu pamatnes, lokšņu korpusi, konstrukcijas kronšteini.
Automobiļi un tranzīts:Šasijas kronšteini, izplūdes kolektori, cauruļveida mezgli, sēdekļu rāmji.
Lauksaimniecības tehnika:Smagie šasiju rāmji, izlices sviras, dīseles, arklu korpusi.
Celtniecības aprīkojums:Atbalsta statņi, kausu savienojumi, smagie konstrukcijas stiprinājumi.
Tērauda un alumīnija konstrukcijas:Atkārtota siju savienošana, grīdas režģis, moduļu korpusa rāmji.
Metināšanas procesa iespējas
Izvēle ir atkarīga no metāla veida, sienu biezuma, savienojuma konstrukcijas un estētiskajām prasībām.
MIG/MAG metināšana:
Ātrgaitas -stieples padeves process ir ideāli piemērots oglekļa tēraudam, konstrukciju tēraudam un biezām alumīnija plāksnēm. Izplatīts mašīnu rāmjos, piekabēs un būvkonstrukcijās.
TIG metināšana:
Nodrošina īpaši-tīru, šļakatu-bezšļakstu metināšanas lodītes ar precīzu termisko kontroli. Ideāli piemērots plānam nerūsējošajam tēraudam, pārtikas-iekārtām un kosmosa piederumiem.
Lāzermetināšana:
Īpaši šaura karstuma{0}}ietekmes zona (HAZ), kas novērš metāla deformāciju lielā braukšanas ātrumā. Ideāli piemērots plānu lokšņu komplektiem, alumīnija režģim un precīziem sensoriem.

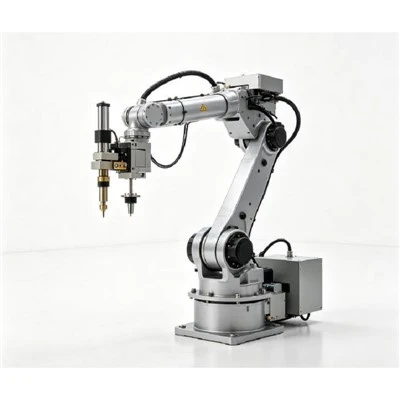

Punkta metināšana:
Efektīva pretestības metināšana lokšņu metāliem, kas pārklājas bez pildvada. Ideāli piemērots automašīnu paneļiem, metāla skapjiem un sadzīves tehnikas korpusiem.
Kā darbojas automatizētā metināšanas šūna
Notiek ielāde:Neapstrādāta sagatave tiek ielādēta stacijā manuāli vai ar automatizētas apstrādes palīdzību.
Stiprināšana:Ātrās-skavas pneimatika vai manuālie slēdži nodrošina detaļu precīzā nulles{1}}punkta izlīdzināšanā.
Robota pozicionēšana:Robota roka ātri pārvietojas uz iepriekš-ieprogrammētu loka-sākuma pozīciju.
Metināšana:Strāvas padeve un deglis izpilda metināšanas secību ar sinhronizētu ātrumu un gāzes pārklājumu.
Pārbaude:Operators vai automatizētais redzes sensors pārbauda metinājuma pilnīgumu un lodītes profilu.
Izkraušana:Gatavā metināšana tiek atslēgta un notīrīta tālākai apstrādei.
Atlasa un konfigurē jūsu robotu sistēmu
Pirms sazināties ar mums, jums nav jāzina precīzi robota modeļa numuri. Mēs izstrādājam šūnu, pamatojoties uz jūsu produkta datiem, izmantojot 5 pakāpju novērtējumu:
Sagataves parametri
Izmēri (G x P x A), svars, parastā metāla tips un sienas biezums.
01
Metināšanas specifikācijas
Šuvju vietas, šuvju veidi (sadurs, klēpī, fileja), kopējais šuves garums un vizuālie standarti.
02
Ražošanas mērķi
Nepieciešamā produkcija maiņā/dienā, maiņas struktūra un mērķa cikla laiks vienai daļai.
03
Augu apstākļi
Pieejamā grīdas platība, galvenais barošanas avots, ventilācija un piekļuve celtnim.
04
Sistēmu inženierija
EMET novērtē lietderīgo slodzi, sasniedzamību, barošanas avota modeli, armatūras stiprinājumus un drošības izkārtojumus, iesniedzot pilnīgu tehnisko piedāvājumu.
05
Pirms nosūtīšanas katrai integrētajai šūnai mūsu objektā tiek veikta pilnīga FAT pārbaude, tostarp:
Vairāku-asu robotu kustības un loģiskās secības validācija.
Pilnīga-jaudīga izmēģinājuma metināšana uz klienta-piegādātajām detaļu paraugiem.
Pozicioniera sinhronizācijas un armatūras stiprinājuma pārbaudes.
Drošības sistēmu bloķēšanas un avārijas apturēšanas testi.
Starptautiskā eksporta iepakošana un piegāde
Aizsardzība:
Lieljaudas-, ISPM-15 atbilstoši jūrai-cienīgi koka korpusi ar vakuuma-noblīvētu mitruma barjeru un pretvibrācijas polsterējumu.
Nodrošināšana:
Robota savienojumu mehāniskā bloķēšana-, lai novērstu iekšējo zobratu bojājumu pārvadāšanas laikā.
Dokumentācija:
Nodrošina skaidrus iepakojuma sarakstus, elektriskās shēmas, lietošanas rokasgrāmatas un muitošanas dokumentus.
